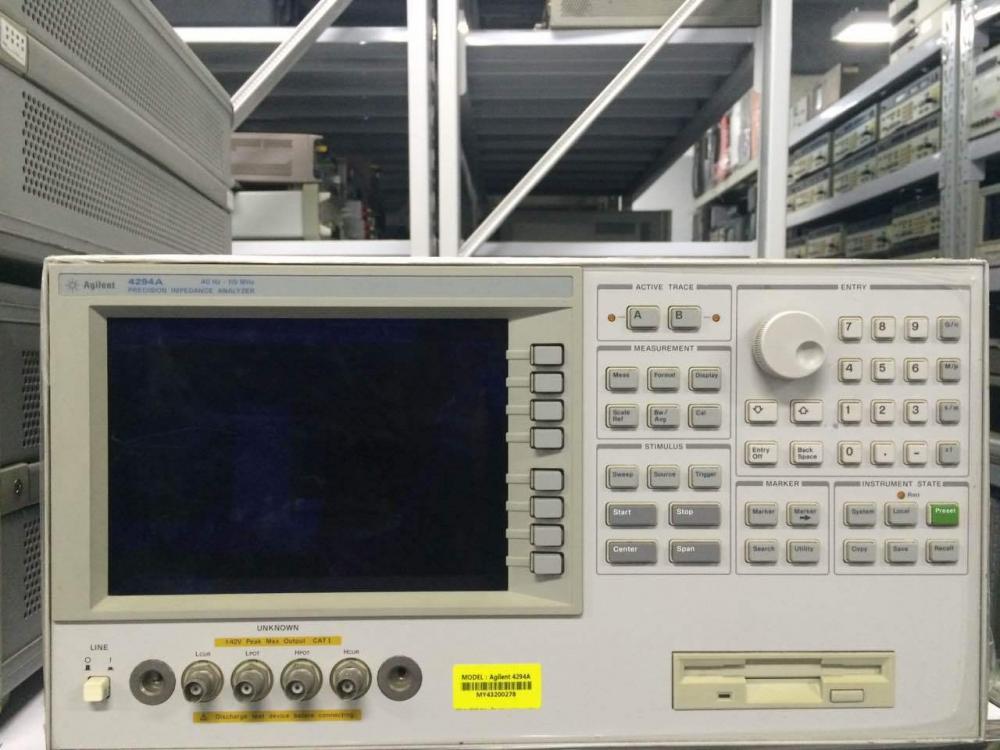

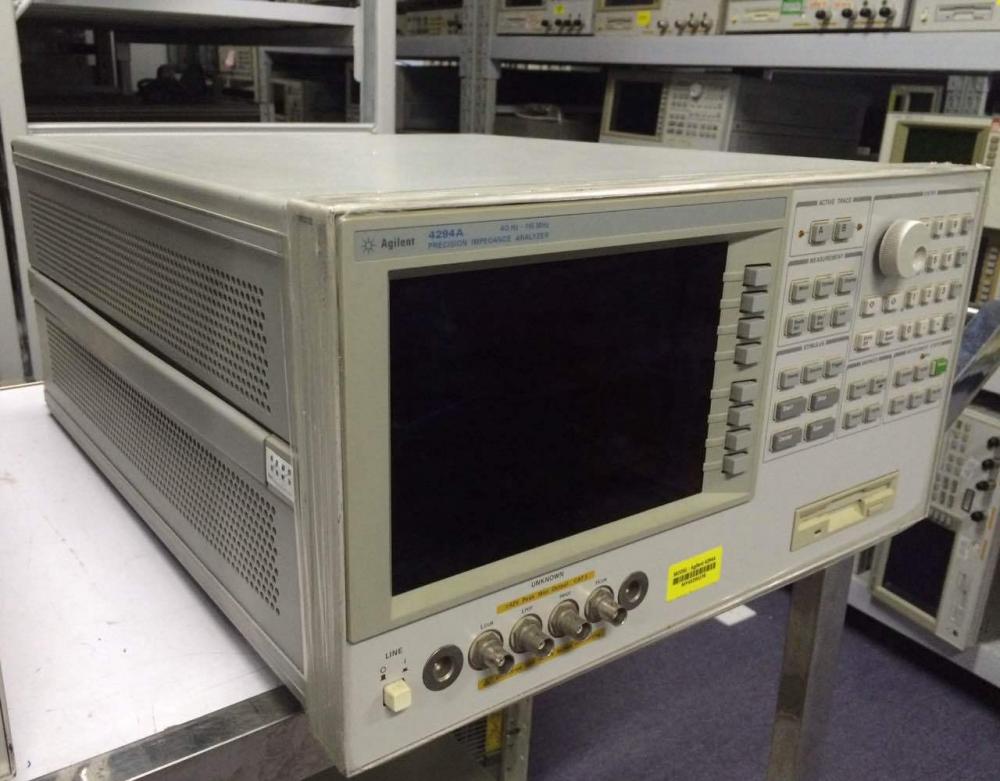

4294A阻抗分析仪是适用于元件和电路有效阻抗测量和分析的集成解决方案。4294A覆盖了很宽的测试频率范围

(40Hz至110MHz)，具有±0.08%的基本阻抗精度。其的高Q值/低D值精度使其能分析低损耗元件。其宽信号电平

范围可用于在实际工作条件下评估器件。测试信号电平范围为5mV至1Vrms或200uA至20mArms，直流偏置范围为

0V至±40V或0mA至±100mA。的校准和误差补偿功能避免了进行夹具内器件测量时的测量误差。Agilent 4294A

是适用于电子元件设计、论证、质量控制和生产测试的强大工具。电路设计和开发工程师也能从它提供的性能和功能中受益。

主要特性与技术指标

基本精度

基本阻抗精度: +/- 0.08 %

频率40 Hz 至110 MHz更多特性

在宽阻抗范围和宽频率范围内测量强大的阻抗分析功能易于使用和通用的PC连接

16196A/16196B/16196C/16196D     平行电极SMD测试夹具，电流至3GHZ

16196A 表面安装器件（SMD）测试夹具具有可重复性、可使用性和高达 3 GHz 的相关性。16196 系列夹具是专为特定的 SMD 尺寸而定制（参见下表），提供可重复的被测件定位和可靠的连接，从而降低由操作人员产生误

差的可能性，以获得稳定的测量结果。过去，SMD 电感器测试在达到 3 GHz 时便难以执行；现在，使用 16196

系列，用户可以轻松执行和可重复的测量。

16451B    电介质测试夹具16452A    液体测试夹具16454A    磁性材料测试夹具
